AcouBAT by CYPE
Simulation et évaluation des performances acoustiques des bâtiments



AcouBAT by CYPE est un outil développé par CYPE et le CSTB (Centre Scientifique et Technique du Bâtiment) ayant pour objectif la simulation et l’évaluation des performances acoustiques des bâtiments. Il permet l’évaluation de l’isolement aux bruits aériens (intérieur et extérieur), de l’isolement au bruit de choc et du niveau de réverbération dans les espaces intérieurs, conformément aux méthodes de calculs détaillées dans la norme EN ISO 12354:2017.

European Union flag

Ce logiciel a été partiellement développé dans le cadre du projet Holisteec, financé par le programme de recherche et d'innovation FP7 de l'Union Européenne au terme de l'accord n°609138.

AcouBAT by CYPE est intégré au flux de travail Open BIM via la plateforme BIMserver.center.


Domaine d’application

AcouBAT by CYPE permet de réaliser la conception et le calcul de l’isolement et du conditionnement acoustique de n’importe quel type de bâtiment, conformément aux différentes normes prédéfinies que l’application inclut ou avec des configurations personnalisées venant d’autres normes ou à caractère technique personnel :



País

Normativa

France

Nouvelle Réglementation Acoustique (NRA)

France

CTE DB HR

Portugal

Regulamento dos Requisitos Acústicos dos Edificios (RRAE)

Italy

Determinazione dei requisiti acustici passivi degli edifici (D.P.C.M. del 5 diciembre 1997)

Brasil

NBR 15575

World Map

Normes configurables



Propriétés du logiciel

AcouBAT by CYPE

AcouBAT by CYPE permet de réaliser le calcul des paramètres suivants, utilisés pour évaluer les performances acoustiques des bâtiments :




Principales caractéristiques d'AcouBAT by CYPE

AcouBAT by CYPE

AcouBAT by CYPE

Dans les paragraphes suivants, les principales caractéristiques d’AcouBAT by CYPE sont détaillées.

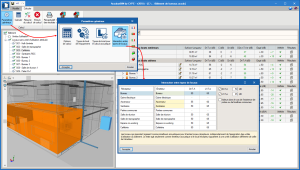

Interface de l’utilisateur

L’interface de l’utilisateur d'AcouBAT by CYPE se divise en deux onglets :

Configuration générale

Options de calcul

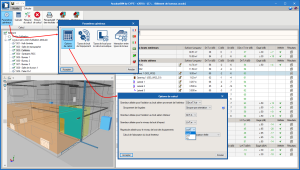

Il est possible d’indiquer au logiciel avec quel indice acoustique global évaluer chaque type d’isolement :

AcouBAT by CYPE

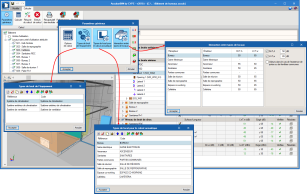

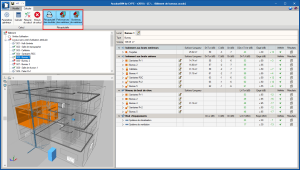

AcouBAT by CYPE. Types de locaux pour le calcul acoustique, type de bruit d’équipement et interaction entre deux types de locaux. Cliquez pour agrandir l'image









Types de local pour le calcul acoustique

Le logiciel offre la possibilité de définir une bibliothèque de types de local et d’attribuer à chacun d’eux des valeurs limites d'isolement au bruit aérien extérieur et provenant de bâtiments limitrophes. Il est possible d’activer coinjointement le calcul de temps de réverbération et d’absorption acoustique dans son intérieur.

Types de bruit d’équipement

Dans le but d’évaluer le bruit généré par les équipements du bâtiment, l’application permet d’établir différents types de bruit et de vérifier le niveau de pression sonore des machines appartenant à chaque type de bruit.

De plus, pour chaque type de bruit déterminé, il est possible d’indiquer si vous désirez évaluer le son produit par chaque source de manière individuelle (équipements de chauffage ou de climatisation) ou collective (grilles ou diffuseurs du système de ventilation).

Interaction entre deux types de locaux

AcouBAT permet de calculer le niveau d'isolement au bruit aérien intérieur et aux bruits d'impacts entre des locaux sur la base de leur typologie. L'utilisateur peut indiquer des niveaux limites pour chaque interaction dans le but de vérifier la réglementation en vigueur.

Base de données Acoubat

AcouBAT by CYPE. Base de données Acoubat

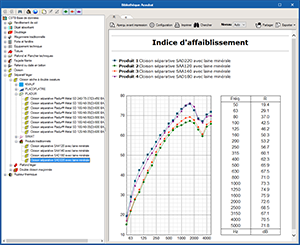

AcouBAT by CYPE. Base de données Acoubat

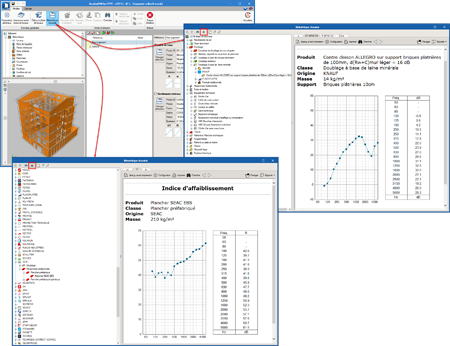

AcouBAT by CYPE intègre la base de données des essais acoustiques du moteur de calcul Acoubat, géré par le CSTB. Chaque produit est classé selon les catégories suivantes en fonction de son usage dans le bâtiment :

Le logiciel inclut un moteur de recherche de produits et un outil de comparaison qui permet de superposer des courbes de comportement acoustique de quatre produits afin de faciliter le choix final.

En plus des produits issus d’Acoubat, le logiciel permet d’ajouter de nouveaux éléments en renseignant manuellement leur caractérisation acoustique, avec la possibilité de les utiliser ensuite dans n’importe quel projet.

En outre, grâce aux options de copier et coller, il est possible d'insérer de manière rapide et précise les valeurs de chaque essai dans le produit personnalisé. Il suffit de copier les données directement d'une feuille de calcul ou à travers la connexion avec le logiciel de prévision du comportement de systèmes acoustiques, AcouSYS, développé par le CSTB (Centre Scientifique et Technique de la Construction).

Les produits de la base de données sont affectés à des typologies définies dans la bibliothèque du logiciel (onglet ‘Modèle’).

Définition des locaux

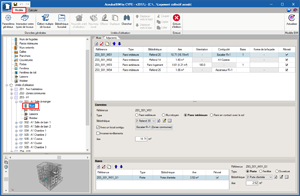

Les locaux particuliers du bâtiment doivent être liés à une des typologies existantes et leurs caractéristiques géométriques telles que le volume et la surface doivent être renseignées. Ces données peuvent être obtenues à partir des informations contenues dans le modèle BIM, dans le cas où il est intégré dans le flux de travail Open BIM.

AcouBAT by CYPE

Unités d’utilisation

Les locaux du bâtiment peuvent être regroupés en unités d’utilisation. Pour les locaux d’une même unité d’utilisation, il n’y a pas de calcul de l’isolement au bruit aérien intérieur ou au bruit de choc, indiqué dans le paragraphe Interaction entre types de locaux sauf si le contraire est indiqué dans la définition du type de local.

Les locaux qui ne font pas partie d’une unité d’utilisation peuvent être regroupés dans ‘Locaux sans unité d’utilisation attribuée’. De cette façon, le logiciel comprend qu’ils agissent comme des unités indépendantes.



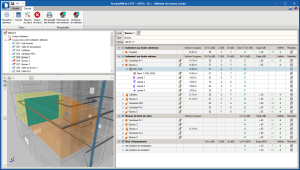

Murs

AcouBAT by CYPE

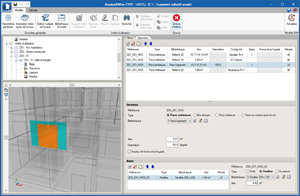

La définition des types de parois verticales comme les murs de façades, les parois intérieures et les murs enterrés est possible depuis la partie ‘Bibliothèque’ du logiciel. En plus de la sélection de la solution constructive de l’élément de base, il est possible d’introduire des couches de revêtement intérieur et extérieur.

Une fois les typologies définies, elles peuvent être assignées à chacun des locaux du projet, où leur emplacement et leurs dimensions seront renseignés. Le logiciel permet également d’indiquer l’existence de portes, fenêtres et ouvertures dans les murs de façade ou les parois intérieures.

Facteur de forme de la façade

Pour les parois verticales extérieures du bâtiment, AcouBAT by CYPE permet d’inclure dans le calcul de l’isolement au bruit aérien extérieur, la différence de niveau due à la forme de la façade pour les différentes formes de façades et les orientations différentes de la source de bruit, comme indiqué dans la norme EN 12354-3 : 2000.

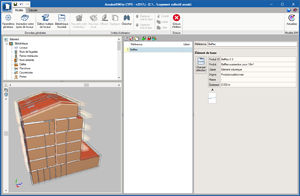

Planchers

AcouBAT by CYPE

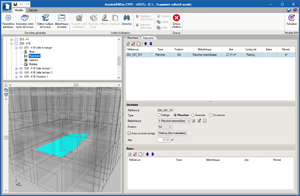

Les éléments de séparation horizontaux sont définis de manière similaire aux parois sauf que dans ce cas, les données sélectionnées peuvent avoir un impact sur le bruit de choc. Dans ce groupe se trouvent les dalles, les planchers et les couvertures.



De manière analogue aux murs, il est possible de sélectionner un revêtement inférieur (plafond) et un supérieur (revêtement de sol).









AcouBAT by CYPE. Baies

Baies

La définition des typologies de baies comme les portes, les fenêtres et les fenêtres de toit se fait depuis la bibliothèque du logiciel. Les baies s’introduisent dans chaque mur du projet où se renseigne leur surface et sont liées à un des types définis dans la bibliothèque.



L’utilisateur peut ajouter des coffres de volet roulant de la base de données. Ceux-ci sont pris en compte dans le calcul comme ouverture indépendante.

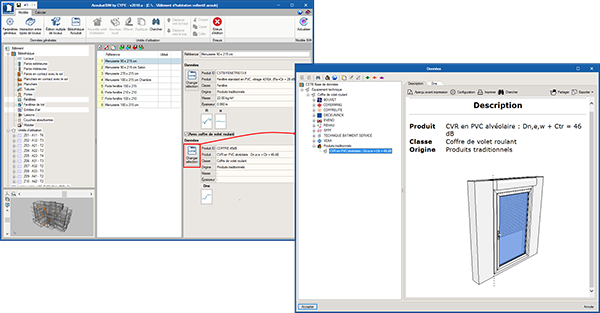

AcouBAT by CYPE. Baies. Coffres de volet roulant

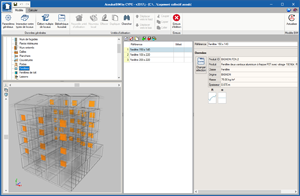

Entrées d’air

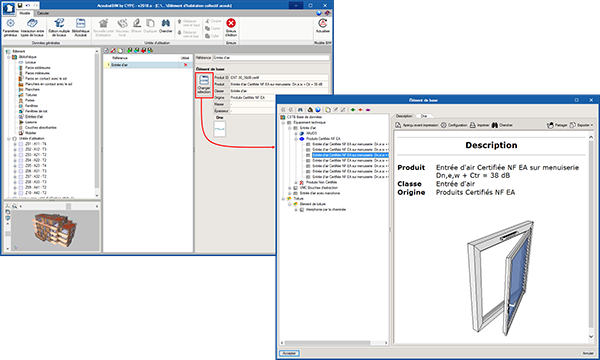

À la différence des baies, les entrées d’air sont caractérisées par un isolement acoustique normalisé, Dn,w, au lieu de l’indice d’affaiblissement acoustique R. Une fois définies les typologies dans la bibliothèque du logiciel, elles peuvent être introduites dans les murs et planchers du modèle, de la même façon qu’il est possible de le faire pour les portes, fenêtres et fenêtres de toit.

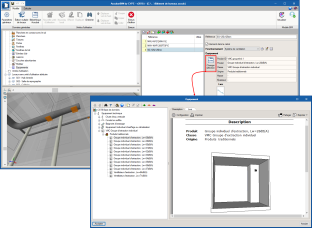

AcouBAT by CYPE. Entrées d’air



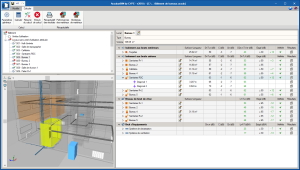

Équipements

AcouBAT by CYPE. Equipement

Le logiciel permet d’introduire des sources sonores dans le bâtiment. Pour chacune des sources de la bibliothèque vous devez spécifier une classe de fonctionnement, en accord avec les types de bruit introduits préalablement dans les paramètres généraux du projet. De la même manière, pour indiquer les propriétés acoustiques de la machine, vous devez mettre en relation l’équipement avec un des produits de la base de données d’Acoubat.

Les équipements peuvent être introduits dans un local concret ou à l’extérieur du bâtiment. Dans le premier cas uniquement, il est nécessaire d’accéder au local où se trouve installée la source et d’ajouter un nouvel élément dans la liste qui fasse référence à la typologie correspondante de la bibliothèque. Les équipements extérieurs, au contraire, sont introduits dans un chapitre spécifique qui leur est propre dans l’arbre de l’application. De plus, vous devrez indiquer la distance entre la source et la façade la plus proche de chaque local affecté (r) et, en fonction des surfaces proches de la source, la valeur du facteur de directivité (Q) de la machine.

Liaisons

AcouBAT by CYPE

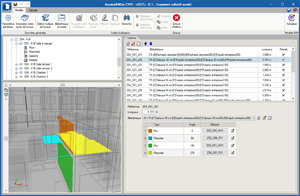

AcouBAT by CYPE permet de définir les liaisons entre les différents éléments constructifs du projet. Elles sont nécessaires pour déterminer l’indice d’affaiblissement vibratoire Kij, lequel est utilisé dans le calcul des transmissions acoustiques indirectes. Il est possible d’indiquer les composants formant la liaison, les angles formés entre eux et la longueur commune de l’arête de la liaison, Iij.







Mobilier

AcouBAT by CYPE. Mobilier

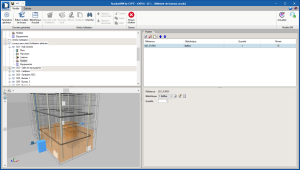

Il est également possible d’introduire des objets en trois dimensions avec des valeurs d’aire d’absorption à l’intérieur des locaux, comme des personnes ou des meubles. Ces dispositifs augmentent l’aire d’absorption acoustique de l’espace et en diminuent le temps de réverbération.



AcouBAT by CYPE. Mobilier



Couches absorbantes

La bibliothèque de couches absorbantes permet d’introduire des éléments d’absorption 2D dans le modèle du projet. Comme le mobilier, ces couches ne sont pas prises en compte pour le calcul de l’isolement acoustique, elles influent uniquement sur le temps de réverbération et l’aire d’absorption dans le local où elles sont installées.

Comme les types de couches absorbantes sont caractérisés pour leur coefficient d’absorption (α), il faut les associer à la face intérieure ou extérieure des locaux.

Intégration dans le flux de travail Open BIM

AcouBAT by CYPE

AcouBAT by CYPE est une application intégrée dans le flux de travail Open BIM. Cette intégration se fait par l'échange de fichiers d'informations IFC avec un modèle BIM défini préalablement.

Plus d’informations sur le flux de travail Open BIM sur la page Technologie Open BIM dans les logiciels CYPE.

AcouBAT by CYPE. Résultats et vérifications

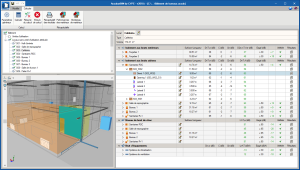

Résultats et vérifications

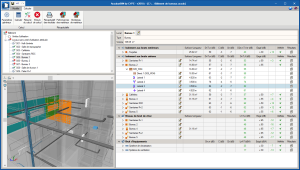

Une fois le calcul réalisé, AcouBAT by CYPE permet de visualiser les valeurs des grandeurs acoustiques évaluées de différentes façons. Il est ainsi possible d’analyser les résultats de manière plus efficace en fonction des besoins.



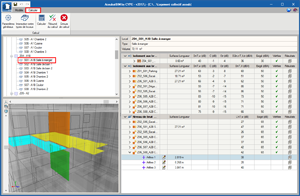

Indices globaux

AcouBAT by CYPE

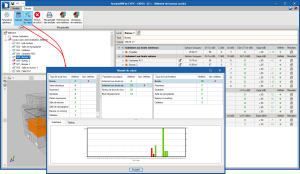

À la fin du processus de calcul, un résumé général sous forme d’histogramme permet d’identifier rapidement les valeurs des indices globaux acoustiques situés en dehors de la plage admissible.

AcouBAT by CYPE affiche pour chaque local récepteur, une liste avec les résultats des indices globaux sélectionnés pour mesurer chacune des grandeurs acoustiques. Dans le cas où la vérification d'une valeur limite a été précédemment sélectionnée, elle est affichée à côté de la valeur obtenue de l’indice acoustique.

Lorsque l'on travaille sur un modèle BIM, en sélectionnant un résultat de la liste, les éléments (locaux, liaisons, parois, …) intervenant dans le calcul sont mis en évidence dans la vue 3D du bâtiment.

Résultats détaillés

AcouBAT by CYPE

AcouBAT by CYPE

Pour chaque calcul, le logiciel offre la possibilité de générer une liste avec les valeurs obtenues par bande tiers d'octave. Le document comprend également des informations relatives au calcul comme les locaux concernés et la formule utilisée.

Les résultats pour chaque fréquence peuvent être affichés de trois façons différentes :

Enfin, au niveau des liaisons, il est possible d’inspecter chacun des chemins (direct-latéral, latéral-direct et latéral-latéral), ainsi que les valeurs obtenues à partir de la différence de niveau de vitesse à la jonction (Dv,ij).



Récapitulatifs

Une fois le calcul réalisé avec AcouBAT by CYPE, les récapitulatifs suivant se génèrent de façon automatique :







AcouBAT by CYPE. Récapitulatifs. Bordereau de matériaux









AcouBAT by CYPE. Récapitulatif des résultats AcouBAT by CYPE. Caractéristiques des matériaux AcouBAT by CYPE. Tableaux de matériaux



Permis nécessaires dans la licence d’utilisateur

Pour pouvoir utiliser les fonctionnalités d'AcouBAT by CYPE, la licence de l’utilisateur doit disposer du module "AcouBAT by CYPE".

Cette licence peut être acquise depuis le logiciel AcouBAT by CYPE directement en le téléchargeant sur la plateforme BIMserver.center
